Sun Mac
Sun Mac è un braccio manipolatore ad azionamento idraulico tipo SM 750. È adatto a spostare carichi elevati.
La cabina di comando è a bordo macchina e dalla stessa è possibile il completo controllo delle operazioni in condizioni di sicurezza per l'operatore addetto. |
 |

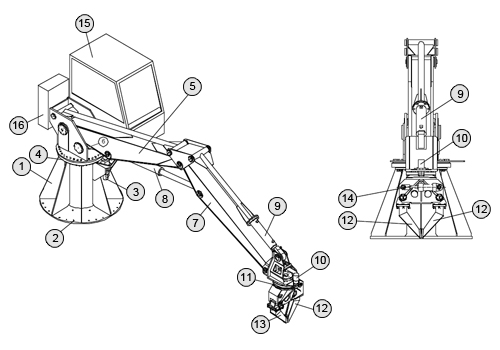

1. Basamento manipolatore
2. Forature per ancoraggio colonna al basamento in c.a.
3. Motore idraulico rotazione manipolatore
4. Ralla di rotazione manipolatore
5. 1° braccio di manipolazione
6. Cilindro idraulico azionamento 1° braccio (Ø 180 mm corsa 400 mm)
7. 2° braccio di manipolazione
8. Cilindro idraulico azionamento 2° braccio (Ø 125 mm corsa 900 mm)
9. Cilindro idraulico brandeggio gruppo di presa (Ø 80 mm corsa 100 mm)
10.Motore idraulico rotazione pinze di presa
11.Ralla di rotazione pinze di presa
12.Pinza di presa - parte fissa
13.Pinza di presa - parte mobile
14.Cilindro idraulico apertura/chiusura pinza (Ø 80 mm corsa 100 mm)
15.Cabina di comando
16.Quadro elettrico ausiliari |
| |
|
|

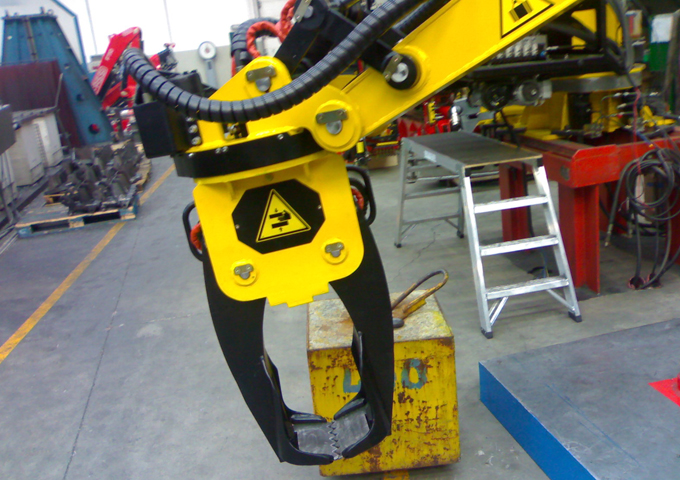

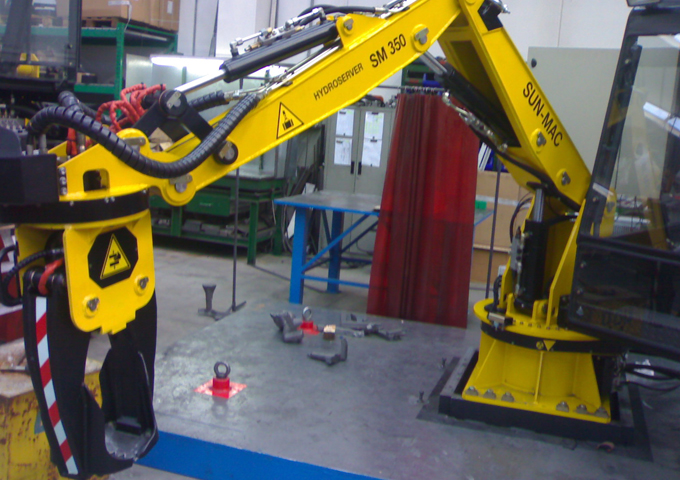

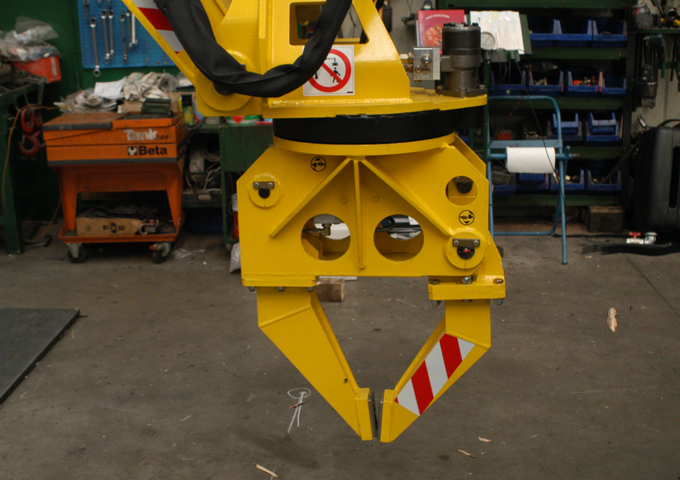

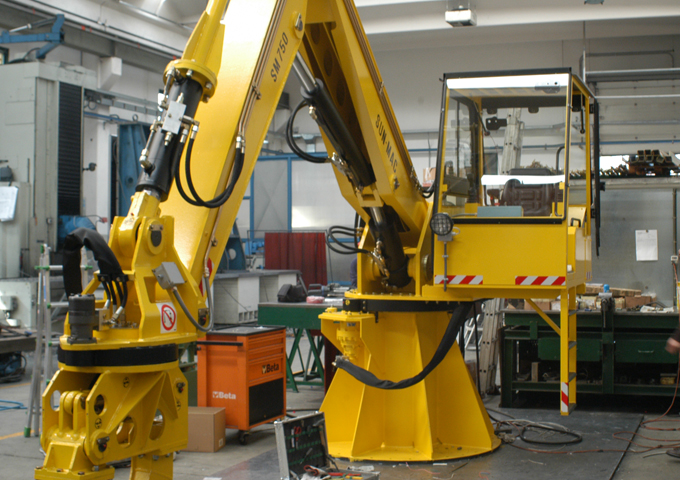

| Foto Sun Mac |
|
|
|
|
|
|
|
